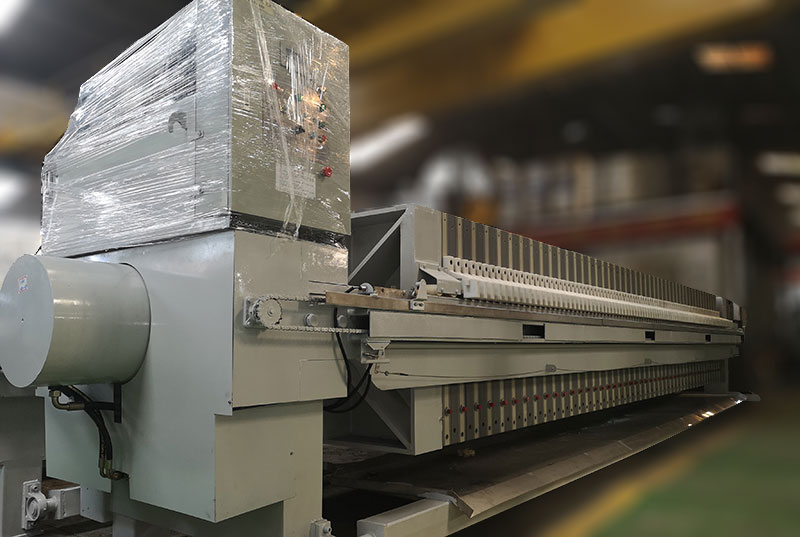

板框式压滤机是一种间歇性固液分离设备，是由滤板、滤框排列构成滤室，在输料泵的压力作用下，将料液送进各滤室，通过过滤介质将固体和液体分离。该设备广泛用于化工、染料、石油、陶瓷、制药、制糖、淀粉、油漆、冶金及污水处理等，具有分离效果好、适用范围广、操作简单、投资少等优点，特别是对黏细物料的分离，有着不可比拟的优越性。
板框式压滤机工作流程
1、压紧滤板:
压紧油缸(或者其它的压紧机构)工作，使动板向定板方向移动，把两者之间的 滤板压紧。在相邻的滤板问构成封闭的滤室。
2、压滤过程
给料泵(隔膜泵)将矿浆输送 到滤室里，充满后，压滤开始，借助压力泵或压缩 空气的压力，进行固液分离。
3、松开滤板
利用拉开装置将滤板按设定的 方式、设定的次序拉开。
4、滤板卸料
拉开装置相继拉开滤板后，滤饼借助自重脱落，由下部的运输机运走。完成上述4个步骤，就完成了压滤机的一个工作循环。
板框式压滤机特点
板框式压滤机对于滤渣压缩性大或近于不可压缩的悬浮液都能适用。适合的悬浮液的固体颗粒浓度一般为10%以下，操作压力一般为0.3——1.6兆帕，特殊的可达3兆帕或更高。过滤面积可以随所用的板框数目增减。板框通常为正方形，滤框的内边长为 200——2000毫米，框厚为16——80毫米，过滤面积为1——1200㎡。板与框用手动螺旋、电动螺旋和液压等方式压紧。板和框用木材、铸铁、铸钢、不锈钢、聚丙烯和橡胶等材料制造。板框式压滤机设备重量与体积大，采用而该类型的污泥脱水机采用间断运行方式，时产50kg/h固体，生产率相对较小，但是脱水率较高，泥饼含水率可达70%-85%，此外，该设备还有需专人看守，自动性较差;活动部件多，不稳定;设备投资稍低；维修难度大;操作较为复杂，须专人管理；使用寿命短等特点。
板框式压滤机组成部分

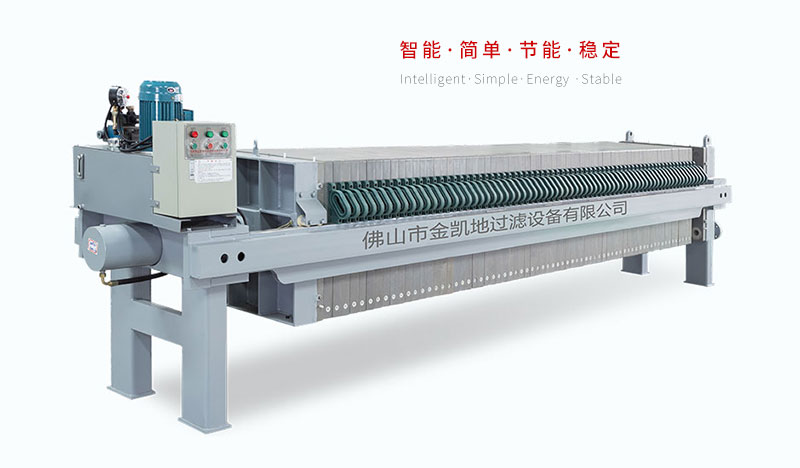

板框式压滤机主要由固定板、滤框、滤板、压紧板和压紧装置组成，外观与厢式压滤机相似。制造板、框的材料有金属、木材、工程塑料和橡胶等，并有各种形式的滤板表面槽作为排液通路，滤框是中空的。多块滤板、滤框交替排列，板和框间夹过滤介质(如滤布)，滤框和滤板通过两个支耳，架在水平的两个平等横梁上，一端是固定板，另一端的压紧板在工作时通过压紧装置压紧或拉开。压滤机通过在板框上的通道或板与框两侧伸出的挂耳通道加料和排出滤液。滤液的排出方式分明流和暗流两种、在过滤过程中，滤饼在框内集聚。一般板框式压滤机的工作压力为0.3——0.5MPa，压滤机工作压力为1——2MPa。
板框式压滤机优缺点
板框式压滤机的不足之处在于，滤框给料口容易堵塞，滤饼不易取出，不能连续运行，处理量小，工作压力低，普通材质方板不耐压、易破板，滤布消耗大，板框很难做到无人值守，滤布常常需要人工清理。板框式压滤机的优点是:结构较简单，操作容易，运行稳定，保养方便;过滤面积选择范围灵活，占地少;对物料适应性强，适用于各种中小型污泥脱水处理的场合。
板框式压滤机故障原因分析
(1)滤布左、右拉板器不同步，动作迟缓(压滤机运行环境较差，在实际操作中，拉板器容易被电石泥腐蚀，造成动作速度减缓，不同步；须定期对拉板 器清理、润滑)。
(2)溢流阀压力过大(要求每天在操作过程中 定时检查)。
(3)压板的张开度达不到标准要求(60——65cm)。
(4)两侧拉板器链条松紧程度不同(校正)。
(5)传动轴设计、结构、使用强度满足不了现有 的工艺要求。
(6)传动轴轴承润滑不到位(定期润滑)。
(7)操作不规范，技能不过关(加强管理)。
板框式压滤机修复方法
1、建议使用尼龙清洗刮刀，定期清除进料口的污泥;
2、检查滤板，清理排水口。打开相应阀门，释放压力;
3、仔细清理滤板，修复滤板;
修复步骤
1、清理沟槽，保持沟槽干净;
2、黑白两种修补剂按1:1的比例调配好;
3、调配好的修补剂涂在沟槽上，涂满为止;
4、快速套好滤布，那滤板挤在一起，使修补剂和滤布粘在一起，挤平沟槽;
5、挤压一段时间后，粘胶自然成型，板框就可正常使用。
板框式压滤机发展趋势
板框式压滤机的组成部分，都随着有关技术的更新，不断的改进，向着简单、实用、节能、自动化程度高的方向发展。比如:机架结构由原有的钢板焊接式改变为型材的焊接、螺栓连接方式，使整体强度增加、拆卸安装方便，并保证了使用寿命。进料管路由单一胶管进料，演变成多路同时进料，或者是滤室全部连通，大口径管路同时进料，节约了时间，提高了效率等等。负载感应变量泵，比例阀控制的液压系统，大大地减少了能源浪费，是今后的发展方向，将逐步取代定量泵、简单开关阀控制的液压系统。电气控制系统，由简单的接触器、继电器控制发展到现今的PLC控制，实现了远程控制和可视化控制，降低了工人操作的危险和劳动量，保证了系统的运行安全。有理由相信今后压滤机会朝着更节能、高效、实用的方向发展。
